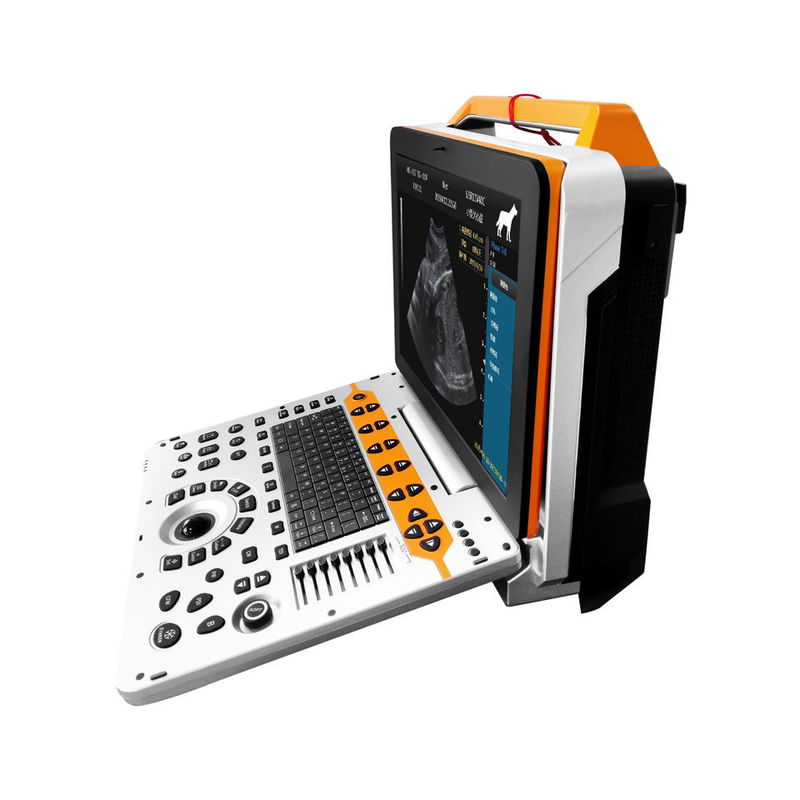

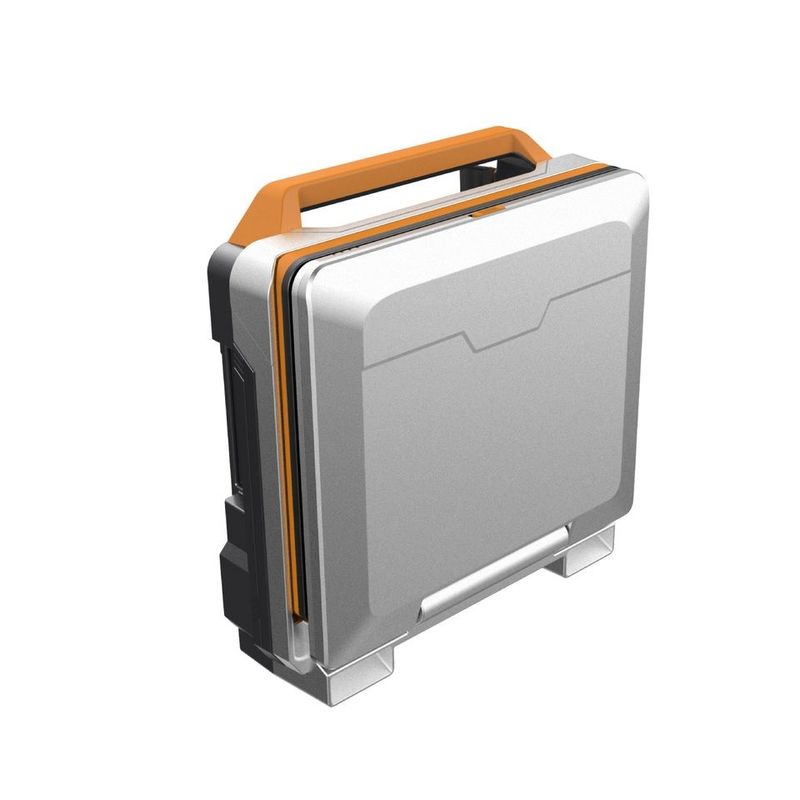

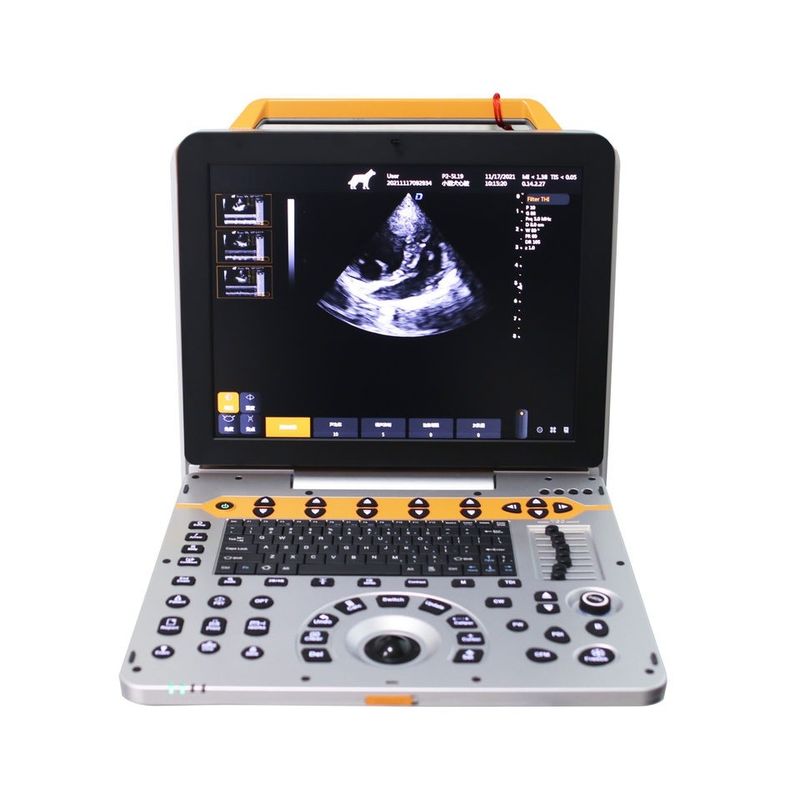

| 1. اسم المنتج: 15 بوصة آلة الموجات فوق الصوتية البيطرية المحمولة للحيوانات الصغيرة |
| 1.1نمط الهيكل: محمول |
2. التطبيق
2.1.تنطبق على فحص الحيوانات وتشخيصها على الجهاز الهضمي والجهاز التناسلي والجهاز البولي في مستشفيات الحيوانات والمؤسسات العلمية. |
3. الملخص والمواصفات الفنية للنظام
3.1.نظام تشخيص بالموجات فوق الصوتية دوبلر رقمي كامل اللون |
| 3.2محسن الشعاع الرقمي |
| 3.3توليف متعدد الشعاع |
| 3.4.تصوير بمقياس رمادي ثنائي الأبعاد رقمي كامل |
| 3.5التصوير التوافقي للأنسجة (THI) |
| 3.6B / C في الوقت الحقيقي اثنين من التصوير المتزامن |
| 3.7تصوير الوضع M |
| 3.8تصوير الوضع التشريحي M (خط أخذ العينات 3) |
| 3.9تصوير دوبلر ملون (CFM ، PDI ، DPDI) |
| 3.10.التصوير الدوبلري الطيفي (PW ، HPRF PW ، CW) |
| 3.11.تصوير الأنسجة دوبلر (TVI ، M-mode ، التصوير الطيفي ، إلخ) |
| 3.12.تشكيل الصورة الأسرع من الصوت رباعي الأبعاد |
| 3.13. ★ التصوير المضبوط المتباين (اختياري) |
| 3.14.صورة واسعة المجال (اختياري) |
| 3.15.التصوير المركب الفضائي (التطبيق على البطن ، GYN ، الوعاء ، الأعضاء الصغيرة السطحية ، يمكن أن يكون عرض تباين مزدوج للصور في نفس الوقت) |
| 3.16.التردد والتركيز المركب |
| 3.17.مجال الرؤية الممتد (EFOV) |
| 3.18.عرض تباين صور مزدوج في الوقت الحقيقي |
| 3.19.B / C / D التصوير المتزامن ثلاثي الوقت الحقيقي |
| 3.20.تصوير تقليل الرقطة (SRI) |
| 3.21.Elastography (اختياري) |
| 4. ★ واجهة التشغيل: دعم 10 لغات مختلفة |
5. مواصفات النظام
5.1الشاشة: شاشة LCD طبية عالية الدقة مقاس 15 بوصة |
- ★ موصلات التحقيق: ≥2 نشطة ، تدعم جميع المجسات
|
5.3وضع التصوير ثنائي الأبعاد
1) Beamformers الرقمية الكاملة
2) التركيز الديناميكي الرقمي الكامل ، الفتحة الرقمية المتغيرة وتغيير التتبع الديناميكي ، A / D≥15 بت
3) وضع الاستلام: قناة الإرسال والاستقبال ≥1024 ، معالجة موازية متعددة الإشارات
4) كثافة الخط: ≥512 ، مرئية وقابلة للتعديل
5) تحت الوضع B ، رقم التركيز 10 مستوى ، موضع التركيز قابل للتعديل بشكل مستمر
6) TGC: 8 قطعة قابلة للتعديل
7) كسب ، ≥ 100 ديسيبل
8) ★ المدى الديناميكي ≥180dB
9) ★ أقصى عمق مسح ≥360mm
10) مقياس رمادي: 0-67 ، مرئي وقابل للتعديل
11) قوة الصوت: 1٪ -100٪
12) صفيف خطي مسبار انحراف مستقل ثنائي الأبعاد
13) تكبير (1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 / 4.5 / 5.0 / 10 مرات) |
5.4.وضع التصوير دوبلر اللون
1) التصوير: بما في ذلك السرعة ، تباين السرعة ، الطاقة ، عرض طاقة الاتجاه ، إلخ
2) الوضع: B / C ، B / C / M ، B / POWER ، B / C / PW
3) كثافة الخط ≥3 المستوى
4) تقنية إخفاء اللون: بدون الرجوع إلى الوضع B يمكن إخفاء الوضع C ، فقط عرض مسطرة سرعة اللون
5) الرسم البياني لتدفق الدم ، ملف تدفق اللون لقياس السرعة داخل الأوعية الدموية |
5.5التصوير الدوبلري الطيفي
1) العرض: ملء الشاشة ، مزدوج / ثلاثي (PW فقط)
2) كسب ≥ 100dB
3) السرعة ≥4 مستوى قابل للتعديل
4) سرعة المسح القصوى: الأشخاص ذوي الإعاقة: سرعة تدفق الدم الموجبة أو السلبية 7.6 م / ث ；
CWD: سرعة تدفق الدم 20.0m / s ، دقيقة ≤5 مم / ثانية (إشارة غير ضوضاء) ؛
5) التحول الصفري قابل للتعديل مستوى 8
6) وضع العرض: B ، PW ، B / PW ، B / C / PW ، B / CW ، B / C / CW ، إلخ
7) القياس التلقائي ، القياس اليدوي
8) التحكم في العرض: عكس ، صفر تحول ، تحديث B ، تمديد D ، تمديد B / D ، إلخ
9) تقنية Smart Doppler: التبديل بحرية بين وضع B + CFM في الوقت الحقيقي ووضع PW في الوقت الحقيقي |
5.6★ تصوير مجال واسع PView (اختياري)
1) شاشة عالية الدقة ، يمكن أن يصل طولها إلى 50 سم
2) دعم التصوير محو إلى الأمام ، لا حاجة لإعادة التصوير
3) مع وضع التصوير ثنائي الأبعاد ذو الرؤية الواسعة ووضع التصوير بالألوان الواسعة |
5.7المسبار: النطاق العريض مع تحويل التردد ، تحويل التردد المستقل تحت B و CFM
1) تحويل التردد الأساسي مستوى 3 ؛
2) 1.مسبار محدب
التردد الأساسي: تسعة مستويات تردد التحويل
2.0 ميجا هرتز / 2.3 ميجا هرتز / 2.5 ميجا هرتز / 3.0 ميجا هرتز / 3.5 ميجا هرتز / 4.0 ميجا هرتز / 4.6 ميجا هرتز / 5.0 ميجا هرتز / 5.4 ميجا هرتز ،
التردد التوافقي: 4.0 ميجا هرتز / 4.6 ميجا هرتز / 5.0 ميجا هرتز ، ثلاثة مستويات لتحويل التردد
2. مسبار خطي
التردد الأساسي: تسعة مستويات تحويل التردد 4.0 ميجا هرتز / 4.6 ميجا هرتز / 5.0 ميجا هرتز / 6.0 ميجا هرتز / 7.0 ميجا هرتز / 8.0 ميجا هرتز / 9.2 ميجا هرتز / 10.0 ميجا هرتز / 12.0 ميجا هرتز / 13.3 ميجا هرتز
التردد التوافقي: 8.0 ميجا هرتز / 9.2 ميجا هرتز / 10.0 ميجا هرتز ، ثلاثة مستويات لتحويل التردد
3. مسبار صفيف مرحلي
التردد الأساسي: تسعة مستويات تحويل التردد 1.7 ميجا هرتز / 1.9 ميجا هرتز / 2.1 ميجا هرتز / 2.5 ميجا هرتز / 3.0 ميجا هرتز / 3.4 ميجا هرتز / 3.8 ميجا هرتز / 4.2 ميجا هرتز / 5.0 ميجا هرتز
التردد التوافقي: 3.4 ميجا هرتز / 3.8 ميجا هرتز / 4.2 ميجا هرتز ، ثلاثة مستويات تحويل التردد
4. مسبار صفيف مرحلي عالي التردد
التردد الأساسي: ثمانية مستويات تحويل التردد:
3.0 ميجا هرتز / 3.5 ميجا هرتز / 4 ميجا هرتز / 5 ميجا هرتز / 5.4 ميجا هرتز / 6 ميجا هرتز / 7 ميجا هرتز / 8 ميجا هرتز ،
التردد التوافقي: 6 ميجا هرتز / 7 ميجا هرتز / 8 ميجا هرتز ، ثلاثة مستويات لتحويل التردد
5. مسبار محدب دقيق
التردد الأساسي: ثمانية مستويات تردد التحويل
3.0 ميجا هرتز / 3.5 ميجا هرتز / 4.0 ميجا هرتز / 5.0 ميجا هرتز / 5.4 ميجا هرتز / 6.0 ميجا هرتز / 7.0 ميجا هرتز / 8.0 ميجا هرتز
التردد التوافقي: 6.0 ميجا هرتز / 7.0 ميجا هرتز / 8.0 ميجا هرتز ، ثلاثة مستويات تحويل التردد |
5.8المتطلبات الفنية للمسبار المحدب الإلكتروني:
التردد: 2.0-5.4 ميجاهرتز ، الدقة الجانبية: ≤2 (العمق 80) ، ≤3 مم (80 درجة عمق 130)
الدقة المحورية: ≤1 (العمق 80) ، ≤1mm (80 ＜ عمق 130)
المنطقة الميتة: ≤3mm ؛دقة الموقع الهندسي: على نطاق واسع: 5٪ ؛بالطول: ≤5٪
كشف العمق ≧ 240 مم |
5.9.المتطلبات الفنية للمسبار الخطي الإلكتروني:
التردد: 4.0-13.3 ميجا هرتز ، الدقة الجانبية: ≤1 (العمق 40) ،
الدقة المحورية: ≤0.5 (عمق 50) ،
المنطقة الميتة: ≤3mm ؛دقة الموقع الهندسي: على نطاق واسع: 4٪ ؛بالطول: ≤2٪
كشف العمق ≧ 100 مم |
6. القياس / التحليل والتقارير
6.1القياس العام: المسافة ، المساحة ، القطع الناقص ، الخط المتقاطع ، الزاوية ، نسبة المسافة ، الحجم ، الحجم (القطع الناقص) ، نسبة المساحة ، القطر ، زاوية المفصل. |
6.2القياس المتخصص:
1) القلب: مغلف تلقائي للطيف ، LV ، قطر الشريان الرئوي الرئيسي ، RVEDd ، RVEDs ، LVM ، LAV ، HR ، MVF ، AO ، AR ، LVOT ، TVF ، صمام رئوي ، الوريد الرئوي ، RV ، صوت قلب الجنين دوبلر ، LVET ، LVM ، LVMI ، AV
2) الأوعية الدموية: بطانة الشريان السباتي (IMT) ، نسبة تضيق الطول ، نسبة تضيق المنطقة ، IMT (الجدار الخلفي) ، IMT (الجدار الأمامي)
3) ★ OB: الكلاب: GSD ، CRL ، HD ، BD ؛الماكر: BD ، HD ؛الخنازير: HLA ، جيش تحرير السودان ؛
الأبقار: CRL ، BTD ، BUD ؛الأبقار: SCRL ، BPD ؛فرسي: GSD (H) ، ESD (V)
4) قياس البول: البروستاتا ، البول المتبقي ، الكلى اليسرى ، الكلية اليمنى ، الغدة الكظرية اليسرى ،
الغدة الكظرية اليمنى ، الخصية اليسرى ، الخصية اليمنى ، الحويصلة المنوية اليسرى ، الحويصلة المنوية اليمنى. - قياس البطن: الكبد ، القناة الكبدية المشتركة ، قطر الوريد البابي ، المرارة ، شائع
القناة الصفراوية والبنكرياس والطحال والبطن قطر الأبهر والكلى.
6) الأورجانيلا. |
7. قسم الملحقات
7.1محطة عمل رسومية بالموجات فوق الصوتية ، برنامج محطة العمل المجهز بشهادة التسجيل ، يدعم الأرقام بالأبيض والأسود ، محاكاة B / W ، لون الأرقام ، لون المحاكاة ، طابعة النص والفيديو ، ومفتاح القدم
7.2دعم اتصال الإنترنت
7.3.دعم DICOM 3.0 ، تقرير DICOM التوليد وأمراض النساء / القلب / وعاء الدم
7.4.إخراج إدخال الفيديو / الصوت
7.5الوحدة الرئيسية تأتي مع منفذ USB
7.6.دعم نظام الموجات فوق الصوتية لإرسال الصور والتقارير السريرية مباشرة عبر الإنترنت |
8. حلقة سينمائية ومعالجة البيانات الأصلية
8.1حلقة سينمائية ≥ 3061 إطارات ، دعم التشغيل اليدوي والتلقائي
8.2معالجة البيانات الأصلية ، يمكنها إجراء تحليل المعلمات في وضع عدم الاتصال على الملفات الثابتة وإعادة تشغيل الصور الديناميكية.مثل الكسب واللون الزائف ومنحنى مقياس الرمادي ، إلخ.
8.3سعة القرص الصلب الرقمي ≥ 256 جيجا ، ودعم الصور الثابتة والديناميكية للتخزين الدائم ، ويمكن الرجوع إليها ونقلها وحذفها بحرية
8.4أوضاع تصدير الصور المتعددة: يتم تصدير الصورة الديناميكية والصورة الثابتة بتنسيق الكمبيوتر ، ويمكن رؤية الصور على أجهزة الكمبيوتر العادية ، دون الحاجة إلى برامج محددة.
يمكنه معالجة بيانات التشخيص والتصدير والنسخ الاحتياطي للصور في نفس الوقت دون التأثير على عملية الفحص
8.5حامل المجس الاحترافي ≥2 (حامل اقتران غير مدرج) |
9. خدمة ما بعد البيع
9.1ضمان وحدة ماني ≥2 سنة
9.2.صيانة مدى الحياة بعد الضمان ، خدمة تحديثات مجانية مدى الحياة للبرنامج
9.3زيارة مجانية منتظمة للعودة للصيانة
9.4في حالة الإبلاغ عن أي إصلاح ، سنرد ونقترح حلًا في غضون 24 ساعة. |
