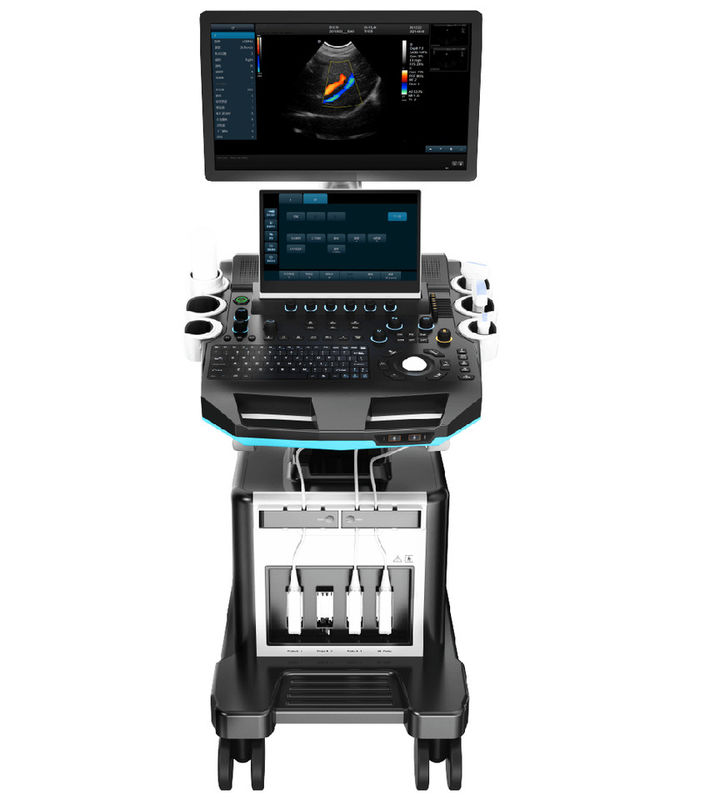

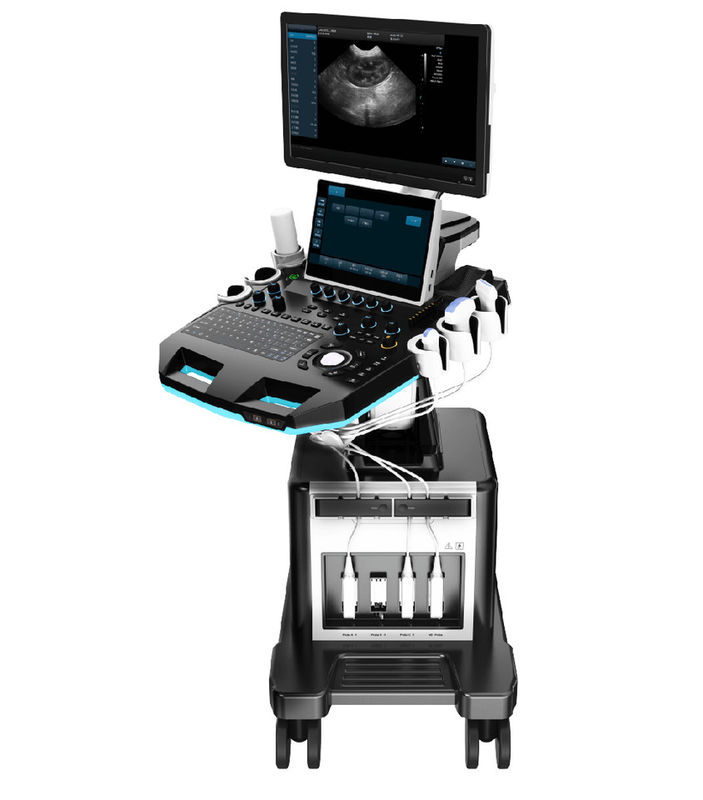

وحدة التحكم المريحة 64 قناة محمولة آلة الموجات فوق الصوتية البيطرية للحيوانات

2. التطبيقات والتقرير

2.1 لتلبية احتياجات الفحص والتشخيص لمستشفى الحيوانات الأليفة ومؤسسات البحث العلمي في الجهاز الهضمي والجهاز التناسلي والجهاز البولي والفحص البدني وما إلى ذلك.

3. المواصفات الرئيسية

3.1.كامل رقمي اللون دوبلر بالموجات فوق الصوتية المركزية

5. مواصفات النظام

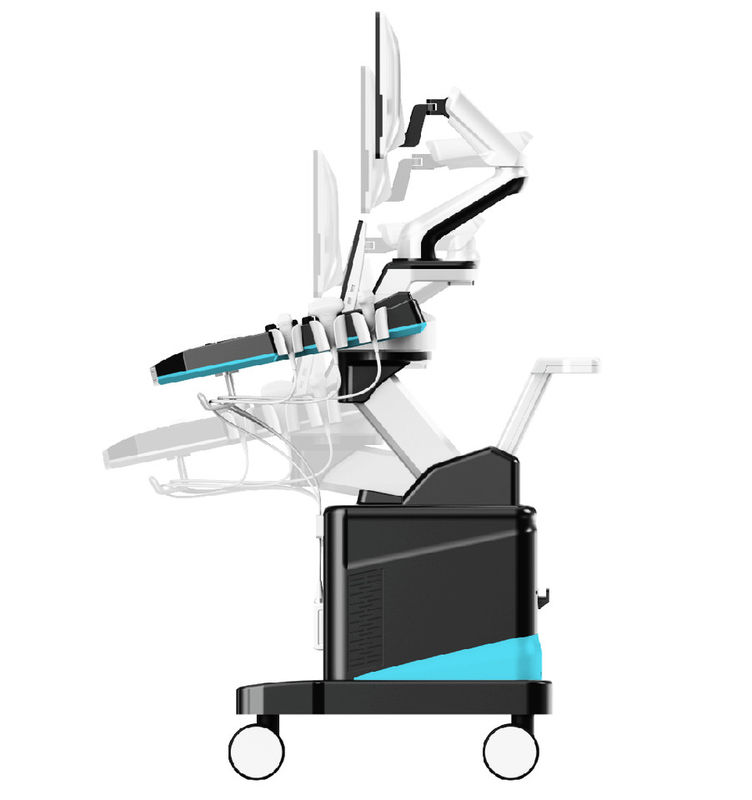

5.1 الشاشة: شاشة LCD طبية عالية الدقة مقاس 21.5 بوصة ، زاوية قابلة للتعديل

13.3 بوصة تعمل باللمس ، ودعم اللمس المتعدد

5.3.2D وضع التصوير

1) Beamformers الرقمية الكاملة

2) التركيز الديناميكي الرقمي الكامل ، الفتحة الرقمية المتغيرة وتغيير التتبع الديناميكي ، A / D≥15 بت

3) وضع الاستلام: قناة الإرسال والاستقبال ≥1024 ، معالجة موازية متعددة الإشارات

4) كثافة الخط: ≥512 ، مرئية وقابلة للتعديل

5) تحت الوضع B ، رقم التركيز 10 مستوى ، موضع التركيز قابل للتعديل بشكل مستمر

6) TGC: 8 قطعة قابلة للتعديل

7) الكسب: B / M / D قابل للتعديل بشكل منفصل ، ≥ 100dB

8) ★ المدى الديناميكي: ≥180dB

9) ★ أقصى عمق المسح: ≥360mm

10) مقياس رمادي: 0-67 ، مرئي وقابل للتعديل

11) قوة الصوت: 1٪ -100٪

12) صفيف خطي مسبار انحراف مستقل ثنائي الأبعاد

13) ZoomPIP (1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 / 4.5 / 5.0 / 10 مرات)

5.4.وضع التصوير دوبلر اللون

1) التصوير: بما في ذلك السرعة ، تباين السرعة ، الطاقة ، عرض طاقة الاتجاه ، إلخ

2) وضع العرض: B / C ، B / C / M ، B / POWER ، B / C / PW

3) كثافة الخط 3 المستوى

4) تقنية إخفاء اللون: بدون الرجوع إلى الوضع B يمكن إخفاء الوضع C ، فقط عرض مسطرة سرعة اللون

5) الرسم البياني لتدفق الدم ، ملف تدفق اللون لقياس السرعة داخل الأوعية الدموية

5.5التصوير الدوبلري الطيفي

1) العرض: ملء الشاشة ، مزدوج / ثلاثي (PW فقط)

2) الكسب: ≥ 100dB

3) السرعة ≥4 مستوى قابل للتعديل

4) سرعة المسح القصوى: الأشخاص ذوي الإعاقة: سرعة تدفق الدم الموجبة أو السلبية 7.6 م / ث ；

CWD: سرعة تدفق الدم 20.0m / s ، min: ≤5mm / s (إشارة غير ضوضاء) ；

5) التحول الصفري قابل للتعديل ≥8 المستوى

6) وضع العرض: B ، PW ، B / PW ، B / C / PW ، B / CW ، B / C / CW ، إلخ

7) وظيفة مغلف الطيف ، القياس اليدوي

8) التحكم في العرض: عكس ، صفر تحول ، تحديث B ، تمديد D ، تمديد B / D ، إلخ

9) تقنية Smart Doppler: التبديل بحرية بين وضع B + CFM في الوقت الحقيقي ووضع PW في الوقت الحقيقي

5.6. ★ تصوير مجال واسع PView (اختياري)

1) شاشة عالية الدقة ، يمكن أن يصل طولها إلى 50 سم

2) دعم التصوير محو إلى الأمام ، لا حاجة لإعادة التصوير

3) مع وضع التصوير ثنائي الأبعاد ذو الرؤية الواسعة ووضع التصوير بالألوان الواسعة

5.7 المسبار: النطاق العريض مع تحويل التردد ، التحويل المستقل للتردد تحت B و CFM

1) تحويل التردد الأساسي مستوى 3 ؛

2) 1. مسبار محدب

التردد الأساسي: تسعة مستويات تردد التحويل

2.0 ميجا هرتز / 2.3 ميجا هرتز / 2.5 ميجا هرتز / 3.0 ميجا هرتز / 3.5 ميجا هرتز / 4.0 ميجا هرتز / 4.6 ميجا هرتز / 5.0 ميجا هرتز / 5.4 ميجا هرتز ،

التردد التوافقي: 4.0 ميجا هرتز / 4.6 ميجا هرتز / 5.0 ميجا هرتز ، ثلاثة مستويات لتحويل التردد

2. مسبار خطي

التردد الأساسي: تسعة مستويات تحويل التردد 4.0 ميجا هرتز / 4.6 ميجا هرتز / 5.0 ميجا هرتز / 6.0 ميجا هرتز / 7.0 ميجا هرتز / 8.0 ميجا هرتز / 9.2 ميجا هرتز / 10.0 ميجا هرتز / 12.0 ميجا هرتز / 13.3 ميجا هرتز

التردد التوافقي: 8.0 ميجا هرتز / 9.2 ميجا هرتز / 10.0 ميجا هرتز ، ثلاثة مستويات لتحويل التردد

3. مسبار صفيف مرحلي

التردد الأساسي: تسعة مستويات تحويل التردد 1.7 ميجا هرتز / 1.9 ميجا هرتز / 2.1 ميجا هرتز / 2.5 ميجا هرتز / 3.0 ميجا هرتز / 3.4 ميجا هرتز / 3.8 ميجا هرتز / 4.2 ميجا هرتز / 5.0 ميجا هرتز

التردد التوافقي: 3.4 ميجا هرتز / 3.8 ميجا هرتز / 4.2 ميجا هرتز ، ثلاثة مستويات تحويل التردد

4. مسبار صفيف مرحلي عالي التردد

التردد الأساسي: ثمانية مستويات تحويل التردد: 3.0 ميجا هرتز / 3.5 ميجا هرتز / 4 ميجا هرتز / 5 ميجا هرتز / 5.4 ميجا هرتز / 6 ميجا هرتز / 7 ميجا هرتز / 8 ميجا هرتز ،

التردد التوافقي: 6 ميجا هرتز / 7 ميجا هرتز / 8 ميجا هرتز ، ثلاثة مستويات لتحويل التردد

5.8 مسبار محدب دقيق

التردد الأساسي: ثمانية مستويات تردد التحويل

3.0 ميجا هرتز / 3.5 ميجا هرتز / 4.0 ميجا هرتز / 5.0 ميجا هرتز / 5.4 ميجا هرتز / 6.0 ميجا هرتز / 7.0 ميجا هرتز / 8.0 ميجا هرتز

التردد التوافقي: 6.0 ميجا هرتز / 7.0 ميجا هرتز / 8.0 ميجا هرتز ، ثلاثة مستويات تحويل التردد

5.9 المتطلبات الفنية للمسبار المحدب الإلكتروني:

التردد: 2.0-5.4 ميجاهرتز ، الدقة الجانبية: ≤2 (العمق 80) ، ≤3 مم (80 درجة عمق 130)

الدقة المحورية: ≤1 (العمق 80) ، ≤1mm (80 ＜ عمق 130)

المنطقة الميتة: ≤3mm ؛دقة الموقع الهندسي: على نطاق واسع: ≤5٪ ؛بالطول: ≤5٪

كشف العمق ≧ 240 مم

5.10 المتطلبات الفنية للمسبار الخطي الإلكتروني

التردد: 4.0-13.3 ميجاهرتز ، الدقة الجانبية: ≤1 (العمق 40) ، الدقة المحورية: ≤0.5 (50) ، المنطقة الميتة: ≤3 مم ، دقة الوضع الهندسي: عرضي: ≤4٪ ؛بالطول: ≤2٪

كشف العمق ≧ 100 مم

6 القياس / التحليل والتقارير

6.1 القياس العام: المسافة ، المساحة ، القطع الناقص ، الخط المتقاطع ، الزاوية ، نسبة المسافة ، الحجم ، الحجم (القطع الناقص) ، نسبة المساحة ، القطر ، زاوية المفصل.

6.2 القياس المتخصص

1) القلب: مغلف تلقائي للطيف ، LV ، قطر الشريان الرئوي الرئيسي ، RVEDd ، RVEDs ، LVM ، LAV ، HR ، MVF ، AO ، AR ، LVOT ، TVF ، صمام رئوي ، الوريد الرئوي ، RV ، صوت قلب الجنين دوبلر ، LVET ، LVM ، LVMI ، AV

2) الأوعية الدموية: البطانة السباتية (IMT) ، نسبة تضيق الطول ، نسبة تضيق المنطقة ، IMT (الجدار الخلفي) ، IMT (الجدار الأمامي)

3) ★ OB: الكلاب: GSD ، CRL ، HD ، BD ؛الماكر: BD ، HD ؛الخنازير: HLA ، جيش تحرير السودان ؛

الأبقار: CRL ، BTD ، BUD ؛الأبقار: SCRL ؛فرسي: GSD (H) ، ESD (V)

4) قياس البول: البروستاتا ، البول المتبقي ، الكلية اليسرى ، الكلية اليمنى ، الغدة الكظرية اليسرى ، الغدة الكظرية اليمنى ، الخصية اليسرى ، الخصية اليمنى ، الحويصلة المنوية اليسرى ، الحويصلة المنوية اليمنى.

5) قياس البطن: الكبد ، القناة الكبدية المشتركة ، قطر الوريد البابي ، المرارة ، القناة الصفراوية المشتركة ، البنكرياس ، الطحال ، البطن قطر الأبهر ، الكلى.

6) الأورجانيلا.
